Quais são os requisitos de instalação para rolamentos lineares de rolos?

Os rolamentos de rolos lineares são componentes essenciais em diversas aplicações industriais, oferecendo alta precisão, capacidade de carga e movimento linear suave. Como fornecedor líder de rolamentos de rolos lineares, entendo a importância da instalação adequada para garantir o desempenho ideal e a longevidade desses componentes. Neste blog, discutirei os principais requisitos de instalação para rolamentos de rolos lineares.

1. Preparação de Superfície

Um dos requisitos fundamentais de instalação é a preparação da superfície de montagem. A superfície onde será instalado o trilho do mancal deve ser plana, lisa e livre de quaisquer defeitos, como arranhões, batidas ou sujeira. Mesmo uma pequena imperfeição na superfície de montagem pode causar carga irregular nos rolamentos, levando ao desgaste prematuro e à redução do desempenho.

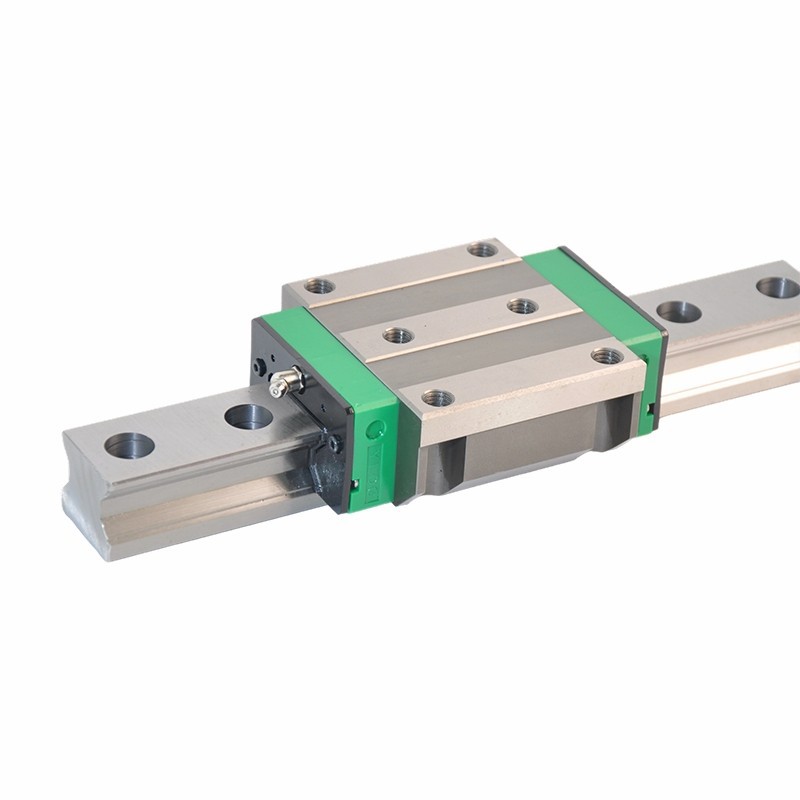

Para garantir uma superfície plana, recomenda-se a utilização de uma superfície retificada de precisão ou usinada. A tolerância de planicidade normalmente depende dos requisitos da aplicação, mas geralmente está na faixa de alguns micrômetros por metro. Para aplicações de alta precisão, comoTrilhos Lineares CNC, requisitos de planicidade mais rígidos podem ser aplicados.

Depois de preparar a superfície, ela deve ser cuidadosamente limpa para remover quaisquer detritos, poeira ou óleo. Solventes ou desengraxantes podem ser usados ​​para essa finalidade. Depois de limpo, uma fina camada de óleo antiferrugem pode ser aplicada para evitar corrosão antes da instalação.

2. Alinhamento

O alinhamento adequado do trilho do rolamento e dos componentes correspondentes é crucial para o desempenho dos rolamentos de rolos lineares. O desalinhamento pode causar aumento de atrito, ruído e desgaste irregular, podendo até levar à falha dos rolamentos.

Existem dois tipos principais de alinhamento: alinhamento paralelo e alinhamento angular. O alinhamento paralelo garante que o trilho do rolamento esteja paralelo à direção de deslocamento do componente móvel. O alinhamento angular, por outro lado, garante que não haja desvio angular entre o trilho do rolamento e os componentes correspondentes.

Para obter um alinhamento preciso, podem ser usadas ferramentas de alinhamento, como relógios comparadores ou sistemas de alinhamento a laser. Essas ferramentas podem medir os erros de alinhamento com alta precisão, permitindo ajustes durante o processo de instalação. Por exemplo, no caso deTrilho de rolamento linear, o alinhamento preciso é necessário para garantir um movimento linear suave e preciso.

3. Parafusos de montagem e torque

A escolha dos parafusos de montagem e a aplicação adequada do torque são fatores importantes na instalação de rolamentos lineares. Os parafusos de montagem devem ser do tamanho e grau corretos para garantir força de fixação suficiente. O uso de parafusos muito pequenos ou de baixa qualidade pode levar ao afrouxamento do trilho do rolamento durante a operação, o que pode causar desalinhamento e danos aos rolamentos.

O torque aplicado aos parafusos de montagem deve estar dentro da faixa especificada fornecida pelo fabricante do rolamento. O aperto excessivo dos parafusos pode causar deformação do trilho do rolamento ou da superfície de montagem, enquanto o aperto insuficiente pode resultar em força de fixação insuficiente, levando ao movimento do trilho do rolamento.

Uma chave de torque deve ser usada para garantir a aplicação precisa do torque. Os valores de torque podem variar dependendo do tamanho e tipo do rolamento, bem como do material da superfície de montagem. Por exemplo, emGuia Linear de Máquinas-Ferramenta CNCaplicações, requisitos rigorosos de torque devem ser seguidos para manter a precisão da máquina-ferramenta.

4. Pré - carregamento

O pré - carregamento é uma técnica usada para eliminar a folga interna em rolamentos de rolos lineares, o que pode melhorar a rigidez, a precisão e a resistência à vibração do sistema de rolamentos. Porém, é importante aplicar a quantidade correta de pré - carregamento.

Muita pré - carga pode aumentar o atrito e a geração de calor nos rolamentos, levando à redução da eficiência e ao aumento do desgaste. Por outro lado, o pré - carregamento insuficiente pode resultar em jogo e precisão reduzida. O nível de pré - carregamento deve ser determinado com base nos requisitos específicos da aplicação, como requisitos de carga, velocidade e precisão.

Durante a instalação, o pré - carregamento pode ser ajustado usando diferentes métodos, como calços ou parafusos de ajuste. Medições e ajustes cuidadosos são necessários para garantir que o pré - carregamento esteja dentro da faixa ideal.

5. Lubrificação

A lubrificação adequada é essencial para o bom funcionamento e desempenho de longo prazo dos rolamentos de rolos lineares. A lubrificação reduz o atrito, o desgaste e a geração de calor, além de ajudar a prevenir a corrosão e a entrada de contaminantes.

O tipo de lubrificante utilizado depende de vários fatores, incluindo as condições operacionais (como temperatura, velocidade e carga), o ambiente e os requisitos do rolamento. Lubrificantes comuns para rolamentos de rolos lineares incluem graxa e óleo.

A graxa é uma escolha popular devido à sua facilidade de uso e capacidade de reter a lubrificação por um longo período. É adequado para aplicações com velocidades relativamente baixas e cargas leves a médias. A lubrificação a óleo, por outro lado, é preferida para aplicações de alta velocidade ou aplicações onde é necessário um alto grau de precisão.

Ao lubrificar rolamentos de rolos lineares, é importante seguir as recomendações do fabricante quanto ao tipo e quantidade de lubrificante a ser utilizado. A lubrificação excessiva pode causar o acúmulo de graxa ou óleo em excesso, o que pode atrair sujeira e detritos, enquanto a lubrificação insuficiente pode levar ao desgaste prematuro.

6. Considerações Ambientais

O ambiente em que os rolamentos de rolos lineares são instalados também pode ter um impacto significativo no seu desempenho e longevidade. Fatores como temperatura, umidade, poeira e exposição a produtos químicos precisam ser considerados durante a instalação.

Em ambientes de alta temperatura, podem ser necessários lubrificantes e materiais especiais para alta temperatura para evitar a quebra do lubrificante e garantir a estabilidade dos componentes do rolamento. Em ambientes úmidos ou corrosivos, revestimentos ou materiais resistentes à corrosão podem ser usados ​​para proteger os rolamentos contra ferrugem e degradação.

Em ambientes empoeirados, devem ser instaladas tampas protetoras ou vedações para evitar a entrada de poeira e detritos nos rolamentos. Estas medidas de proteção podem ajudar a prolongar a vida útil dos rolamentos de rolos lineares e reduzir os requisitos de manutenção.

Conclusão

A instalação adequada de rolamentos de rolos lineares é essencial para alcançar desempenho e longevidade ideais. Seguindo os requisitos de instalação discutidos acima, incluindo preparação da superfície, alinhamento, uso adequado de parafusos de montagem e torque, pré-carga, lubrificação e considerando fatores ambientais, você pode garantir que seus rolamentos de rolos lineares operem de maneira suave e confiável.

Como fornecedor profissional de rolamentos de rolos lineares, temos o compromisso de fornecer produtos de alta qualidade e suporte técnico especializado. Se você estiver envolvido em um projeto que exija rolamentos de rolos lineares e tiver alguma dúvida sobre requisitos de instalação ou seleção de produtos, não hesite em nos contatar para aquisição e discussões adicionais. Esperamos trabalhar com você para atender às suas necessidades específicas de aplicação.

Referências

• "Manual de tecnologia de movimento linear"
• Guias de instalação do fabricante para rolamentos de rolos lineares
• Artigos técnicos sobre engenharia mecânica de precisão
