Quais são as dimensões de instalação do Cross Roller Guide?

Como fornecedor de guias de rolos transversais, recebo frequentemente perguntas sobre as dimensões de instalação destes componentes essenciais. Compreender as dimensões corretas de instalação é crucial para garantir o funcionamento adequado e a longevidade das guias de rolos transversais em diversas aplicações. Nesta postagem do blog, irei me aprofundar nos principais aspectos das dimensões de instalação da guia de rolos cruzados, fornecendo as informações necessárias para tomar decisões informadas para seus projetos.

Compreendendo as guias de rolos transversais

As guias de rolos cruzados são componentes de movimento linear de precisão que utilizam rolos cilíndricos dispostos em um padrão cruzado entre o trilho e o bloco. Este projeto permite alta capacidade de carga, excelente rigidez e movimento linear suave. Eles são comumente usados ​​em uma ampla gama de indústrias, incluindo máquinas-ferramentas, fabricação de semicondutores, equipamentos de automação e dispositivos médicos.

O desempenho das guias de rolos transversais depende muito da instalação adequada. Dimensões de instalação incorretas podem levar a problemas como distribuição desigual de carga, aumento de atrito e desgaste prematuro, o que pode afetar a precisão e a confiabilidade do equipamento.

Principais dimensões de instalação

Dimensões do trilho

O trilho é a parte estacionária do sistema Cross Roller Guide. As principais dimensões do trilho incluem comprimento, largura e altura. O comprimento do trilho é determinado pelo comprimento do curso necessário para a aplicação. Deve ser longo o suficiente para acomodar toda a amplitude de movimento do componente móvel.

A largura do trilho afeta a capacidade de carga e a estabilidade da guia. Um trilho mais largo geralmente pode suportar cargas mais altas. A altura do trilho também é importante, pois precisa ser compatível com o bloco e a superfície de montagem.

Ao instalar o trilho, é essencial garantir que a superfície de montagem esteja plana e limpa. Quaisquer irregularidades na superfície de montagem podem causar a deformação do trilho, levando a um mau desempenho. Os furos de montagem no trilho devem estar alinhados precisamente com os furos na superfície de montagem. O diâmetro e o passo desses furos são padronizados para diferentes tamanhos de guias transversais de rolos.

Dimensões do bloco

O bloco é a parte móvel do sistema Cross Roller Guide que desliza ao longo do trilho. As dimensões do bloco estão intimamente relacionadas às dimensões do trilho. A largura do bloco deve corresponder à largura do trilho para garantir contato adequado e movimento suave.

A altura do bloco é determinada pela estrutura interna da guia, incluindo o tamanho e a disposição dos rolos. O comprimento do bloco pode variar dependendo dos requisitos da aplicação. Um bloco mais longo pode fornecer melhor distribuição de carga e estabilidade, mas também aumenta o tamanho geral do sistema.

Os furos de montagem no bloco são usados ​​para fixar o componente móvel à guia. Semelhante ao trilho, o diâmetro e o passo desses furos são padronizados. É importante garantir que os parafusos utilizados para montar o bloco sejam apertados com o torque correto para evitar folgas durante a operação.

Liberação de instalação

Além das dimensões físicas do trilho e do bloco, a folga de instalação é outro fator crítico. A folga entre o trilho e o bloco afeta a pré-carga da guia, que por sua vez influencia a rigidez e a precisão do sistema.

Existem três tipos principais de pré-carga: folga zero, pré-carga leve e pré-carga pesada. A folga zero é adequada para aplicações onde são necessários movimentos de alta velocidade e baixo atrito. A pré-carga leve é ​​comumente usada para aplicações que exigem um equilíbrio entre rigidez e suavidade de movimento. A pré-carga pesada é usada para aplicações onde alta precisão e rigidez são essenciais.

A pré-carga é ajustada selecionando o tamanho apropriado dos rolos ou usando calços durante o processo de instalação. É importante seguir as recomendações do fabricante quanto ao pré-carregamento para garantir um desempenho ideal.

Importância das dimensões de instalação precisas

Dimensões precisas de instalação são vitais por vários motivos. Primeiro, eles garantem a distribuição adequada da carga entre os rolos. Quando as dimensões de instalação estão corretas, a carga é distribuída uniformemente entre os roletes, o que reduz o desgaste e prolonga a vida útil da guia.

Em segundo lugar, as dimensões precisas contribuem para um movimento linear suave e preciso. Qualquer desalinhamento ou folga incorreta pode fazer com que o bloco emperre ou oscile, resultando em baixa precisão de movimento e redução no desempenho do sistema.

Terceiro, as dimensões corretas de instalação são essenciais para a segurança do equipamento e dos operadores. Uma guia que não esteja instalada corretamente pode falhar repentinamente, causando danos ao equipamento e possíveis riscos à segurança.

Produtos e recursos relacionados

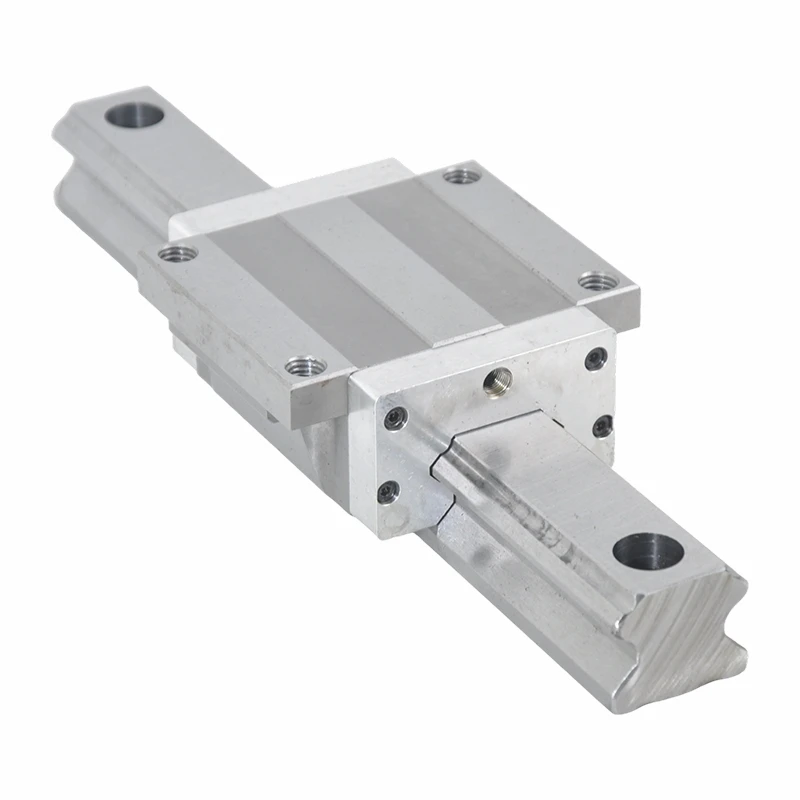

Se você procura soluções de movimento linear de precisão, além de guias de rolos transversais, também pode se interessar por nossosGuia Linear de Precisão, que oferece alta precisão e movimento suave para diversas aplicações. Outro produto relevante é o nossoRolamento de esferas linear flangeado, que fornece suporte linear confiável e é fácil de instalar. Nós também oferecemosGuias lineares de rolospara aplicações que exigem alta capacidade de carga e movimento em alta velocidade.

Contato para Aquisições e Consultas

Compreendemos que selecionar a guia de rolos cruzados certa e garantir a instalação correta pode ser um desafio. Nossa equipe de especialistas está aqui para ajudá-lo com qualquer dúvida que possa ter sobre dimensões de instalação, seleção de produtos ou requisitos de aplicação. Esteja você trabalhando em um projeto de pequena escala ou em uma aplicação industrial de grande escala, podemos fornecer as melhores soluções.

Se você estiver interessado em adquirir guias de rolos transversais ou qualquer um de nossos produtos relacionados, não hesite em nos contatar para uma consulta detalhada. Temos o compromisso de fornecer produtos de alta qualidade e excelente atendimento ao cliente.
